OBS Typ Hydraulisk kompressionsspänningsklämma
Beskrivning:
OBS: hydraulisk kompressionstöjningsklämma av typ används för att fixera och ansluta ledaren till spänningsisoleringssträngen eller beslagen på stolpen och tornet genom upprätthållande dragkraft som genereras av ledaren.
Den består av höghållfasta aluminium- och stålmaterial, med ren yta och hållbar användningstid;samtidigt är den enkel att installera, fri från hysteresförlust, låg koldioxid- och energibesparing.

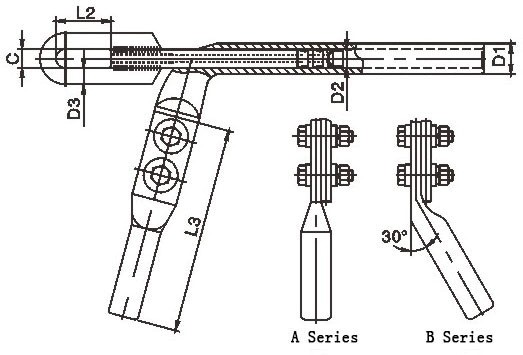

| Typ | Tillämplig ledare | Mått (mm) | Grepp (kN) | ||||
| D1 | D2 | D3 | C | L2 | |||
| NB-120/20 | LGJ-120/20 | 30 | 16 | 16 | 20 | 55 | 39,0 |
| NB-120/25 | LGJ-120/25 | 16 | 16 | 20 | 55 | 45,5 | |
| NB-150/20 | LGJ-150/20 | 16 | 16 | 20 | 55 | 44,0 | |
| NB-150/25 | LGJ-150/25 | 18 | 16 | 20 | 55 | 51,5 | |
| NB-150/35 | LGJ-150/35 | 18 | 16 | 20 | 55 | 62,0 | |
| NB-185/25 | LGJ-185/25 | 32 | 18 | 16 | 20 | 55 | 56,5 |
| NB-185/30 | LGJ-185/30 | 18 | 16 | 20 | 55 | 61,5 | |
| NB-185/45 | LGJ-185/45 | 34 | 20 | 18 | 23 | 55 | 76,5 |
| NB-240/30 | LGJ-240/30 | 36 | 20 | 18 | 23 | 55 | 72,0 |
| NB-240/40 | LGJ-240/40 | 20 | 18 | 23 | 55 | 79,0 | |
| NB-240/55 | LGJ-240/55 | 22 | 20 | 24 | 65 | 97,0 | |
| NB-300/15 | LGJ-300/15 | 40 | 22 | 16 | 23 | 55 | 65,0 |
| NB-300/20 | LGJ-300/20 | 22 | 18 | 23 | 55 | 72,0 | |
| NB-300/25 | LGJ-300/25 | 22 | 18 | 23 | 55 | 79,5 | |
| NB-300/40 | LGJ-300/40 | 22 | 20 | 23 | 55 | 88,0 | |
| NB-300/50 | LGJ-300/50 | 24 | 20 | 27 | 65 | 98,5 | |
| NB-300/70 | LGJ-300/70 | 42 | 24 | 22 | 27 | 70 | 122,0 |
| NB-400/20 | LGJ-400/20 | 45 | 26 | 18 | 27 | 65 | 84,5 |
| NB-400/25 | LGJ-400/25 | 26 | 18 | 27 | 65 | 91,0 | |
| NB-400/35 | LGJ-400/35 | 26 | 20 | 27 | 70 | 99,0 | |
| NB-400/50 | LGJ-400/50 | 26 | 22 | 27 | 70 | 117,0 | |
| NB-400/65 | LGJ-400/65 | 48 | 26 | 22 | 29 | 75 | 128,0 |
| NB-400/95 | LGJ-400/95 | 28 | 24 | 31 | 83 | 163,0 | |
